Le télérupteur est une solution idéale pour contrôler un éclairage depuis plusieurs points d’allumage sans multiplier les câbles électriques. Contrairement à un simple interrupteur ou un circuit va-et-vient, il fonctionne avec des boutons poussoirs reliés à un module central installé dans le tableau électrique. Legrand, spécialiste des équipements électriques, propose des modèles fiables et silencieux, parfaits pour une installation domestique ou professionnelle. Ce guide explique étape par étape comment brancher un télérupteur Legrand en toute sécurité, en évitant les erreurs courantes.
| Temps | 45 min |
| Niveau | Confirmé |
Les points essentiels à vérifier avant l’installation
Avant de commencer, quelques vérifications sont indispensables pour assurer un câblage efficace et sécurisé. Il est primordial de couper le courant au disjoncteur général et de s’assurer de l’absence de tension avec un testeur. Le choix du télérupteur doit être adapté au besoin, avec une version silencieuse si le tableau électrique est situé à l’intérieur du logement. L’installation doit aussi respecter la norme NF C 15-100, notamment pour la protection des circuits et le nombre de points d’allumage.
Matériel et outils nécessaires
Voici les outils et le matériels dont vous aurez besoin pour réussir le branchement de votre télérupteur Legrand :
- 1 télérupteur unipolaire 230V
- 1 disjoncteur 10A
- 1 peigne d’alimentation
- 1 pince coupante
- 1 pince à dénuder
- 1 tournevis plat

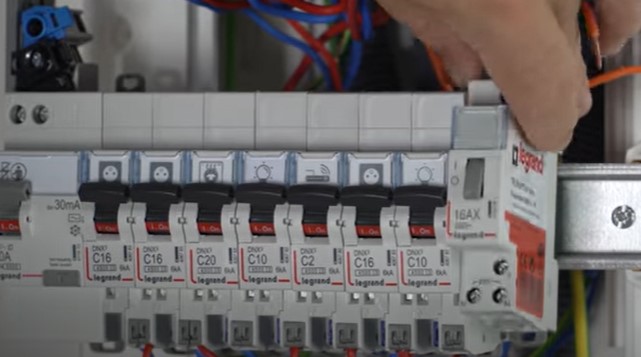

Étape 1 : Installer le télérupteur dans le tableau électrique
Le télérupteur s’intègre directement dans le tableau électrique sur un rail DIN, à proximité du disjoncteur qui protège le circuit d’éclairage. Après avoir retiré le capot du tableau, il faut clipser un disjoncteur 10A si ce n’est pas encore fait, puis positionner le télérupteur juste à côté. Le télérupteur Legrand est conçu pour laisser passer les peignes d’alimentation horizontaux, facilitant ainsi l’installation sans modifier l’organisation du tableau.

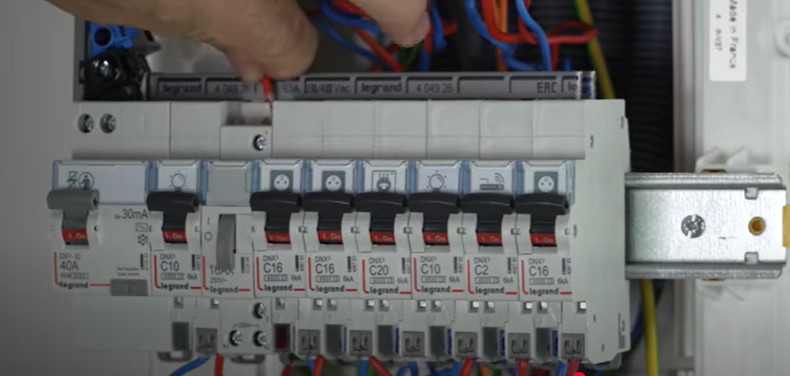

Étape 2 : Raccorder le télérupteur

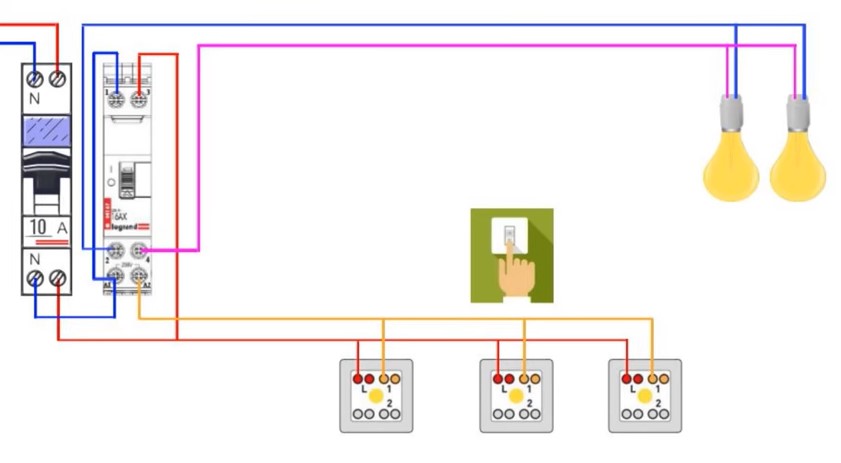

Le câblage du télérupteur suit un schéma précis. Il faut relier la borne 1 du télérupteur au disjoncteur 10A avec un fil de phase et connecter la borne A1 au neutre du circuit. Ensuite, la borne 2 doit être raccordée à l’éclairage, tandis que le neutre du luminaire revient au disjoncteur. Les boutons poussoirs sont ensuite branchés avec un fil reliant la sortie du disjoncteur (phase) à l’un des contacts et un second fil allant vers la borne A2 du télérupteur.
Étape 3 : Finaliser l’installation et tester le circuit
Une fois tous les branchements effectués, il est essentiel de vérifier les connexions pour éviter tout risque de court-circuit. Après avoir remis en place le capot du tableau électrique, il faut déconsigner le disjoncteur général et remettre le courant. Un test rapide permet de confirmer que le télérupteur fonctionne correctement : chaque pression sur un bouton poussoir doit allumer ou éteindre la lumière instantanément.
Les erreurs à éviter lors d’un branchement de télérupteur
Un mauvais câblage peut entraîner un dysfonctionnement du télérupteur ou une panne du circuit d’éclairage. Il est important de ne pas inverser la phase et le retour lampe, ce qui empêcherait le télérupteur de fonctionner correctement. De même, un mauvais serrage des fils peut provoquer des faux contacts et à terme, endommager le dispositif. Enfin, il est essentiel de s’assurer que tous les boutons poussoirs sont bien raccordés en parallèle et non en série, sinon l’éclairage ne réagira pas correctement.
